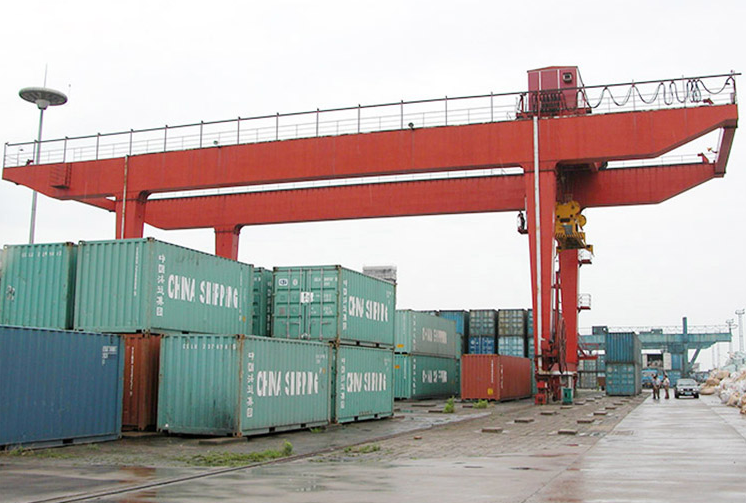

یو قسم کے نئے ڈیزائن متحرک 80 ٹن ریل پہاڑ گینٹری کرین

یو قسم کے نئے ڈیزائن متحرک 80 ٹن ریل پہاڑ گینری کرین

یو قسم کی ریلوے نے گنٹری کرین 10-50T نصب کیا ہے خاص طور پر اس کے آٹومیشن اور مختلف معطلی حصوں سے کم کی ضرورت ہے اور لیس کی وجہ سے گہری کنٹینر اسٹیکنگ کے لئے ڈیزائن کیا گیا ہے. کرین اعلی آپریٹنگ کارکردگی، لمبی عمر، اور کم بحالی کی لاگت کے ساتھ زیادہ سے زیادہ وشوسنییتا اور حفاظت کو یکجا کرتی ہے- ملکیت کی کم از کم کل لاگت کی وجہ سے.

آپ کے لئے مصنوعات کی ساخت!

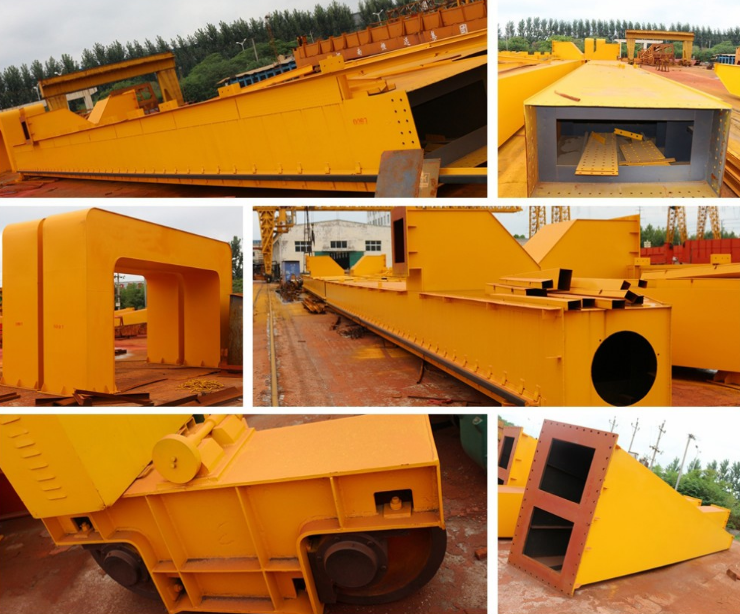

1. گینٹری کرین کی اہم گرڈر

2. گینٹری کرین کے آبجیکٹ

اعلی طاقت صحت سے متعلق بولٹ کی طرف سے منسلک honeycomb سوراخ کے ساتھ سٹیل کے پلیٹوں کی ویلڈنگ کیا جائے. اعلی ٹرانسمیشن صحت سے متعلق بولٹ کی طرف سے آبجیکٹ پر طے شدہ اوپر گرڈر کا سفر کرنے کے لئے ٹرالی کے لئے ریل سلائڈنگ کر رہے ہیں. ایک. سخت آبجیکٹ اور لچکدار آبجیکٹ کا کنسرٹ، تمام کنکشن پوائنٹس اعلی کشیدگی کے بولٹ سے منسلک ہوتے ہیں

ب. سیڑھی آپریٹر کی طرف سے استعمال کیا جاتا ہے ٹیکس میں داخل ہونے کے لئے یا کنچ میں پہنچنے کے لئے

سی. جب 30 میٹر کی مدت میں، ٹھوس کی ٹرال کی پس منظر کو کم کرنے کے لئے ایک لچکدار ٹانگ کی ضرورت ہوتی ہے جب گیڈر مواد لفٹیں.

3. گینٹری کرین کی سفر کا طریقہ کار

4. گریری کرین کے جھٹکے سے ٹرالی

ایک. ڈرائیونگ گیئر باکس اور غیر فعال پہیا باکس کے کنارے

ب. ڈرائیونگ گیئر باکس کرین کی سفر کو پورا کرنے کے لئے طاقت فراہم کرتا ہے. ڈرائیونگ گیئر باکس اور غیر فعال پہیا باکس کے درمیان کیا فرق یہ ہے کہ غیر فعال پہیا باکس ٹرانسمیشن کی ساخت کی کمی نہیں ہے جیسے ڈینمو، کمر اور بے نقاب گیئر.

ٹریلی موٹر، کمر بریک، ٹرالی فریم، ڈھول ہک، دلی، بارش کا احاطہ اور دیگر حصوں کے ساتھ جمع کیا جاتا ہے. اس میں لفٹ میکانی نظام اور پار سفر کے طریقہ کار شامل ہیں. ٹریلی کی درخواست اور کام کرنے والے ماحول کے مطابق سختی سے ڈیزائن کیا گیا ہے.

5. گینٹری کرین کا کیبن

6. گینٹری کرین کی بجلی کا نظام

ایک. شیشے ونڈو آپریٹر گھڑی کو تمام کام کرنے والے حالت کا جائزہ لے سکتے ہیں اور ٹیکسی کے سامنے اور دو اطراف میں نصب کر سکتے ہیں

ب. آزاد کابینہ کے ایک گروپ کے طور پر، ٹیکسی کے باہر فکسڈ کنٹرول کیبل اور کنکشن کے اسٹیشن سے منسلک ہے جو ٹیکسی میں قائم ہے. ایک. موٹر موٹر، طویل عرصے سے سفر موٹر اور ہائیڈرولک پاور موٹر شامل ہیں. پورے بجلی کا نظام PLC (پروگرام سازی منطق کنٹرولر) کی طرف سے کنٹرول کیا جاتا ہے.

ب. دو آپریشن موڈ: کیبن اور ریموٹ کنٹرول.

سی. الیکٹرک اجزاء الیکٹرک حصوں کے سب سے بڑے برانڈ ہیں جیسے سیمنز، شنکر، وغیرہ. یا آپ کی ضرورت کے طور پر.

7. گنٹری کرین کا پلیٹ فارم

8. پلازیس نوٹس:

کرین کو برقرار رکھنے کے لئے پلیٹ فارم انسٹال ہے، اور عملے کی حفاظت کی حفاظت کے لئے حفاظتی محافظ شامل ہے ٹرول کی تار رسیوں کو باقاعدگی سے جانچ پڑتال کی ضرورت ہوتی ہے اور وقت میں تبدیل ہوجاتا ہے اگر 10٪ ٹوٹے ہوئے تاروں، ڈھالے ہوئے تاریں اور پہنے ہوئے ہیں.
